安全可靠 經濟高效 結構簡潔 定位精準經濟環保布局美觀標準模塊靈活多變
精工打造 性能穩定
產品特點
使用更符合人體工程學革命性地提高了工作效率為工業領域提供了性價比更高的選擇

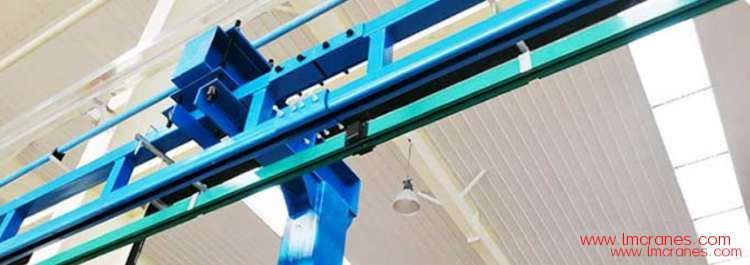

軌道采用高強度鋼材一次冷軋成型，避免二次焊接變形，運行阻力小，噪音低
封閉型軌道設計有效避免滾動表面出現灰塵，減少車輪與軌道的阻力及磨損

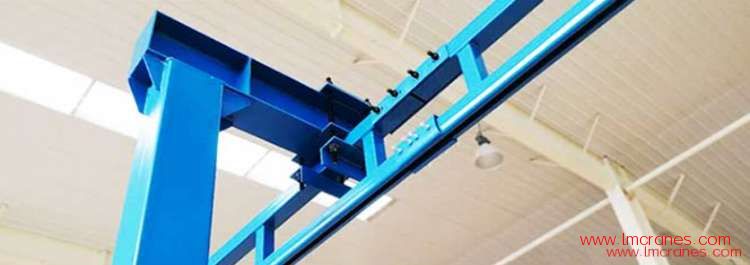

剛性連接及特有的導向輪設計，確保主梁在有無負載的情況下都不會出現斜拉、晃動
高強度軌道及可拓展析架結構設計，可減少支撐件數量，降低整機自重及空間干涉
模塊化組件安裝全部采用螺栓連接，可根據現有廠房結構及空間要求進行組合
產品參數
錐度為2的DSTR軌道斜面設計可有效保證小車處于軌道中心，最大限度的減小滑動阻力，光滑的運行表面可降低滾動阻力。確保了滑車能夠在軌道內順暢地運行，并且延長了軌道的使用壽命

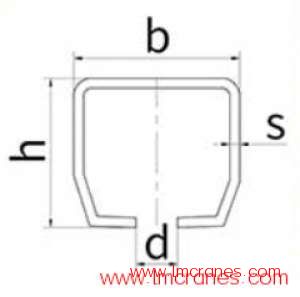

軌道技術參數
| 軌道型號 |
h |
b |
d |
s |
| Model |
(mm) |
(mm) |
(mm) |
(mm) |
| C65 |
60 |
65 |
18 |
4 |
| C80 |
75 |
80 |
22 |
5 |
| C100 |
90 |
100 |
25 |
6 |
基本型鋼質型軌N:
標準的冷軋鋼軌，自重輕、強度高，用于支撐點較多或空間受限的應用工況
桁架型鋼質型軌H:
以基本型鋼質型軌為基礎，析架設計得到加強，適用于載荷及跨度較大的應用工況
| 額定載荷 |
軌道型號 |
主梁跨距 |
支撐間距 |
現場尺寸 |
| kg |
Model |
m |
m |
支持定制 |
| 250 |
C65N |
2.5 |
1.9 |
| 250 |
C65H |
10 |
9 |
| 500 |
C80N |
2.5 |
1.8 |
| 500 |
C80H |
10 |
9 |
| 1000 |
C100N |
3 |
2 |
| 1000 |
C100H |
10 |
9 |
| 2000 |
C100H |
9 |
8 |

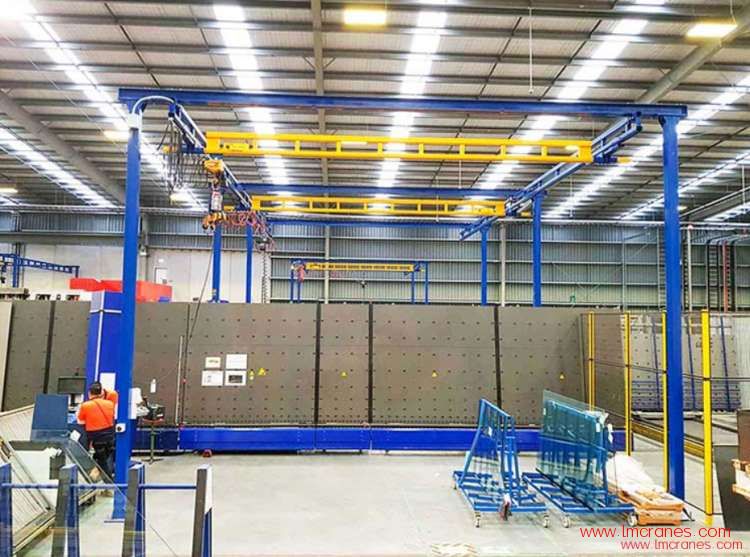

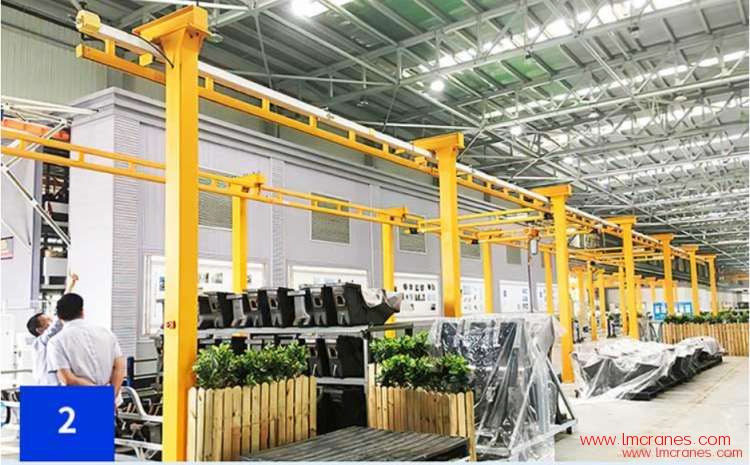

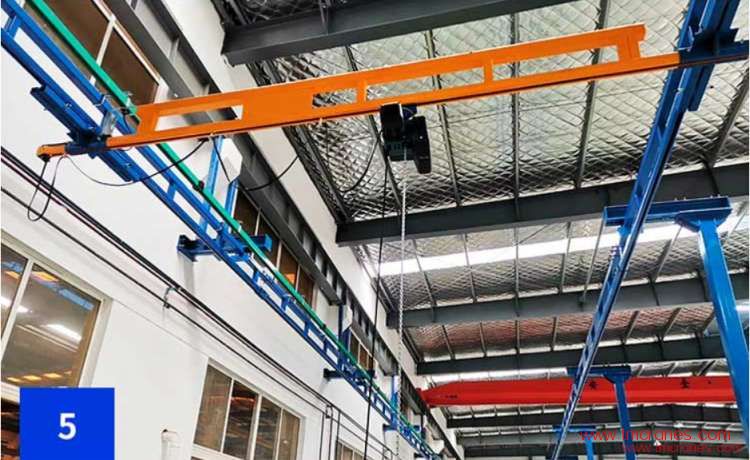

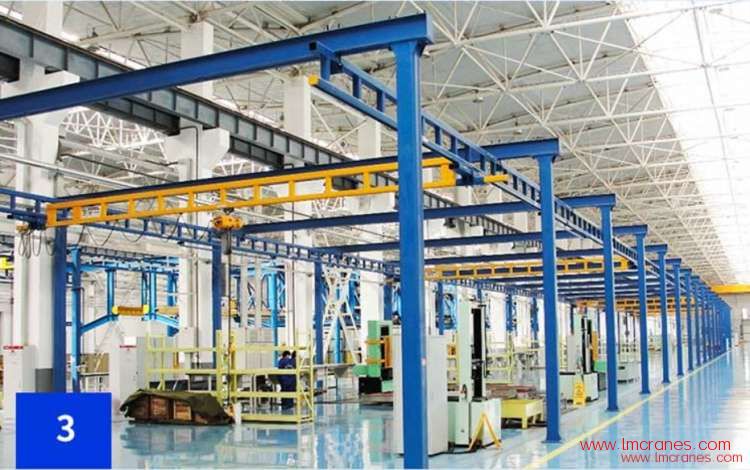

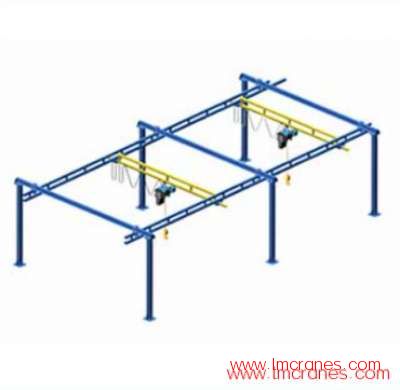

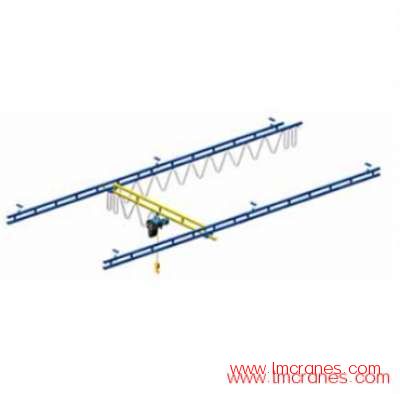

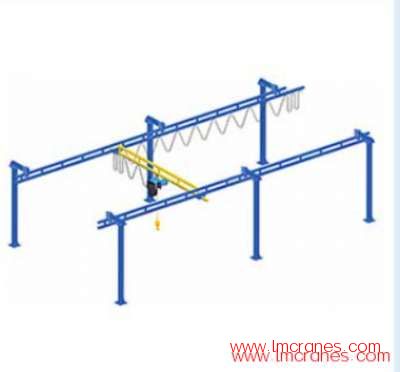

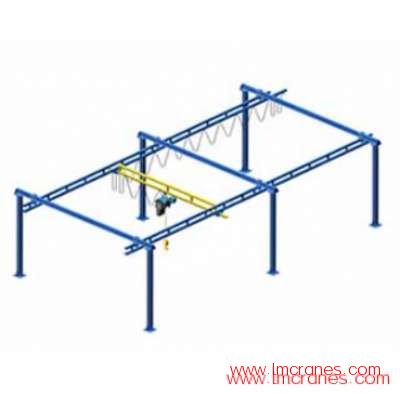

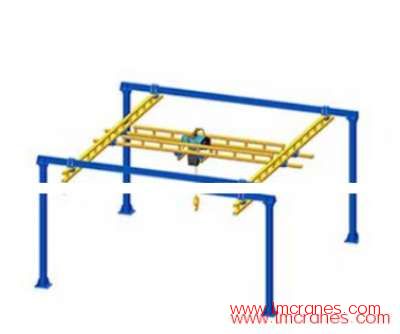

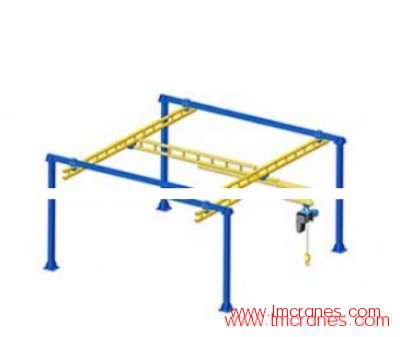

結構形式
多種結構形式滿足不同的工位需求

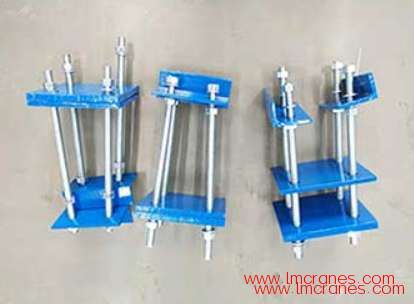

產品細節
廣泛應用于機械制造五金加工航空航天能源化工包裝印刷日用百貨等領域

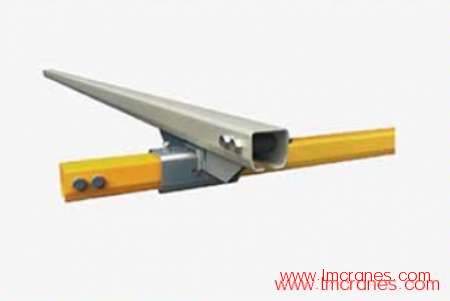

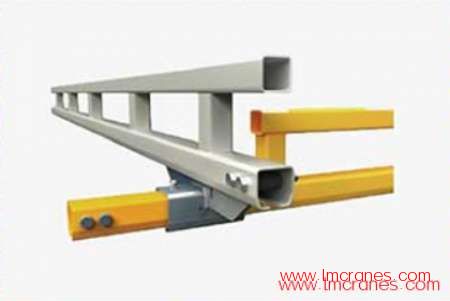

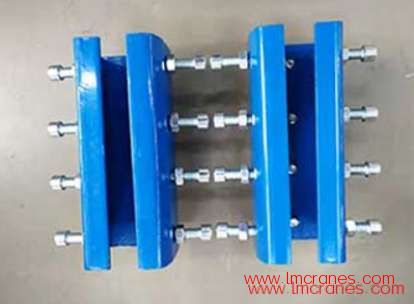

軌道拼接單元將固定型軌連接在一起，迅速正確的對拼接處對位實現軌道無線加長型軌小車
移動順暢，側翼板設計確保小車與固定型軌的連接絕對可靠

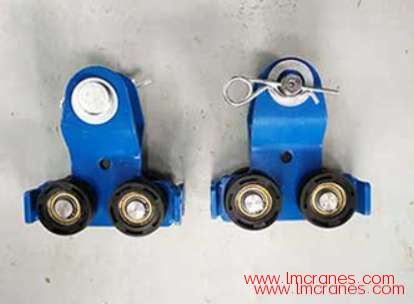

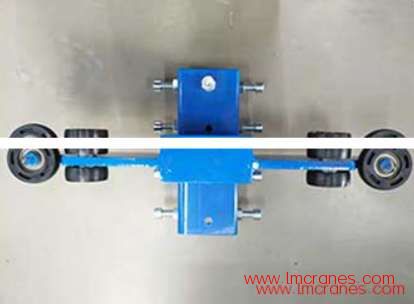

葫蘆小車免維護，車輪成錐形與型軌相匹配，可減少滾動阻力和車輪的磨損

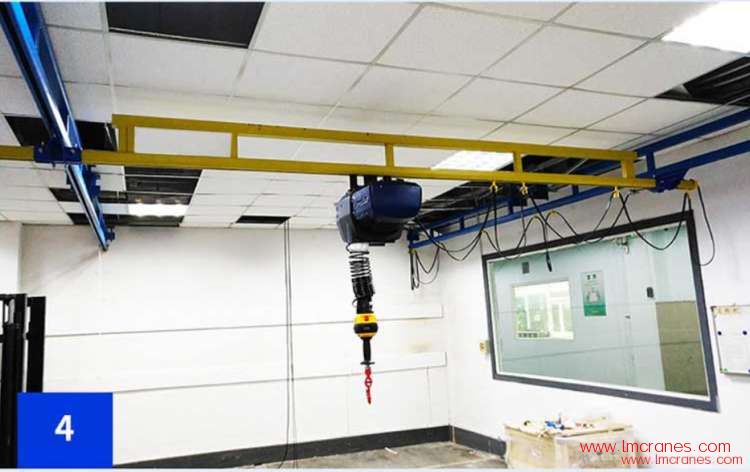

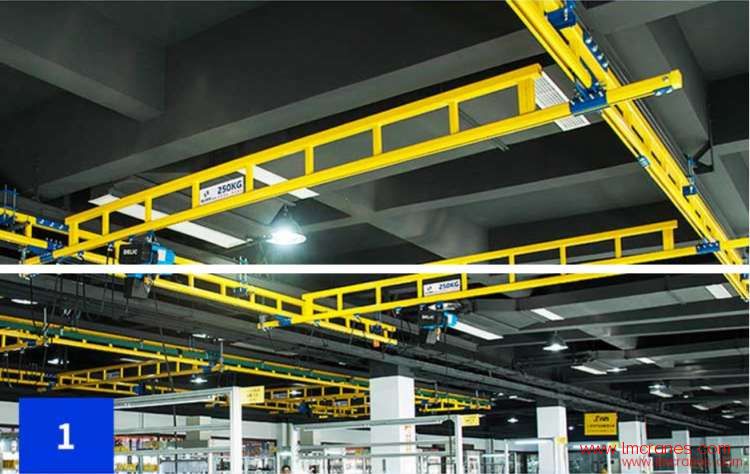

應用場景
廣泛應用于機械制造五金加工航空航天能源化工包裝印刷日用百貨等領域

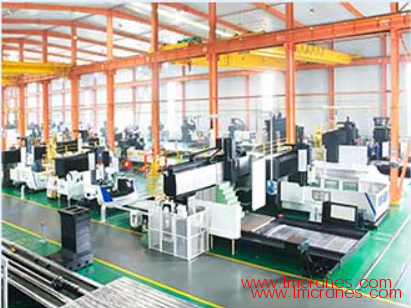

機械制造

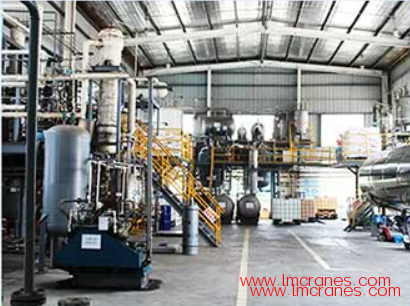

能源化工
五金加工

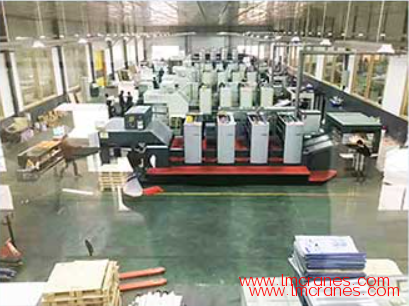

包裝印刷
