運行順暢,承載力強,規格多
支持定制交期保證·量大價優·廠家直供
龍馬起重
智能起重機及物料微運設備專家
起重軌道 工業軌道 系列
經久耐用 專業配型
按需定制 品質保障
產品信息
Product Information
品牌:LONGMACRANES

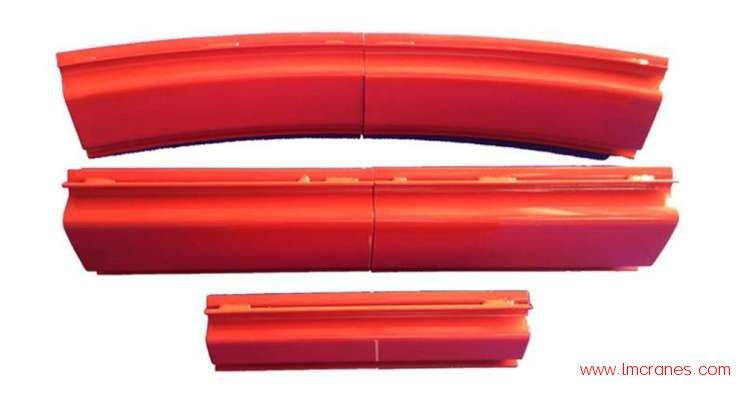

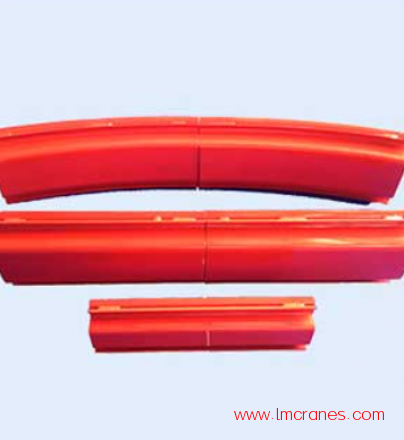

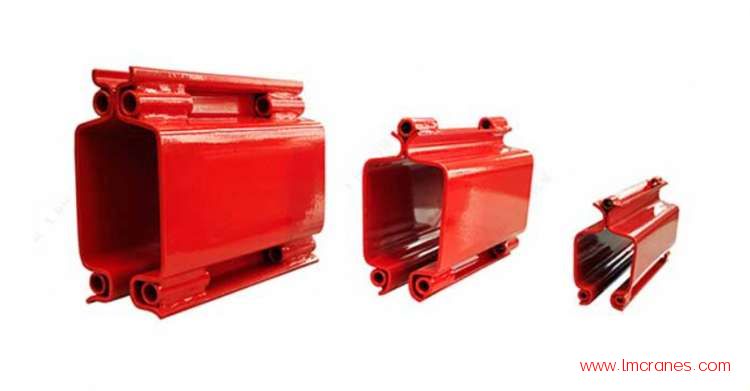

名稱:KBK軌道
材質:Q235 (鋼質)
顏色:RAL2002(可指定顏色
型號: DSTK (
KBKI/
KBKII)
載荷:2000KG(最大設計載荷
用途:起重吊裝使用

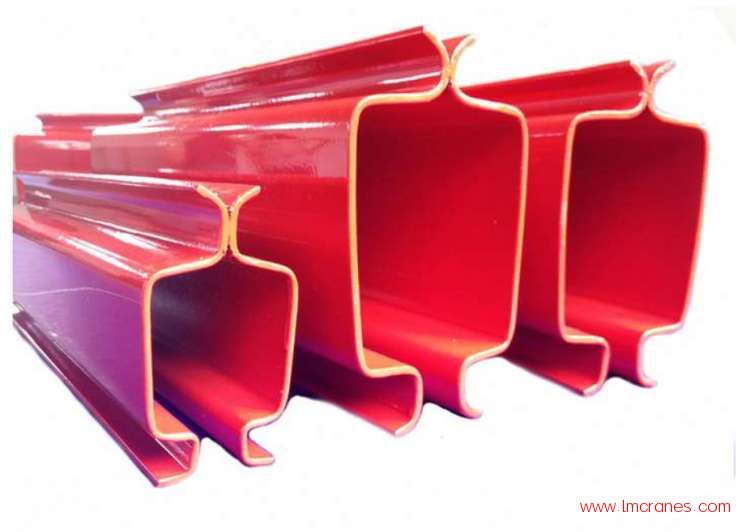

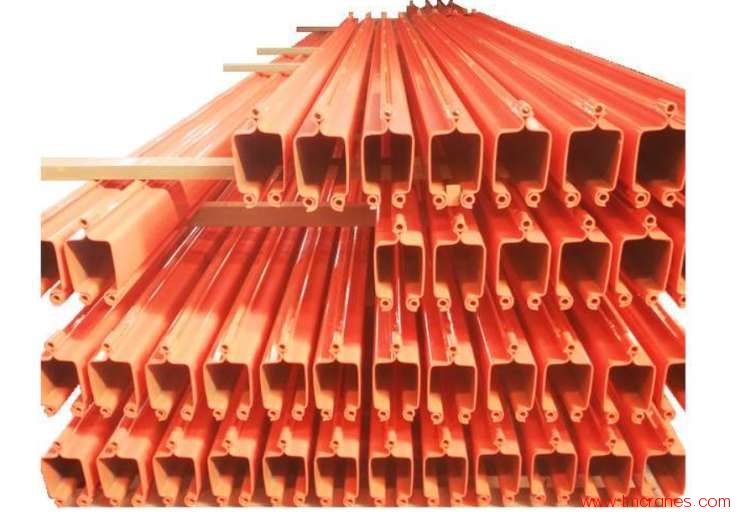

冷軋型鋼軌道,自重輕,剛性好,表面光滑,整根焊接時,由電腦程序控制一次完成,型軌平直度小于0.75mm/m和型軌扭曲度小于0.1度/m;軌道內的特殊導向面和稍微傾斜的接觸面保證了小車行走的平穩性。在中級額定起重量范圍內,采用內運行設計以保護小車和內部 (封閉式)滑觸線。表面靜電噴涂處理,剛性材質能保證正常使用情況下永久不變形。實現從定點搬運到高準確度的多點、多節拍的自動化輸送,都能隨意組合而成
產品特點
Product Features
NO.1
穩定可靠
由模塊式標準組件組合而成,其基本組件是一種冷軋專用型鋼,可保證大批量、高質量生產,冷軋成型軌道,強度大、剛性好、自重輕、保證了系統的穩定性
NO.2
適應能力強
可根據工廠各工位的需求,靈活地設計安裝,從兩點間的輸送到精確定位的自動化輸送線,都能隨意組合,可用于新設計廠房,也可用于舊系統的延伸改造。
NO.3
安裝簡單
采用了插接式螺栓連接,無需現場焊接處理,所以設備安裝快速便捷。試運行容易,維護工作簡單,可根據需求實現手動操作電動操作和半自動操作。

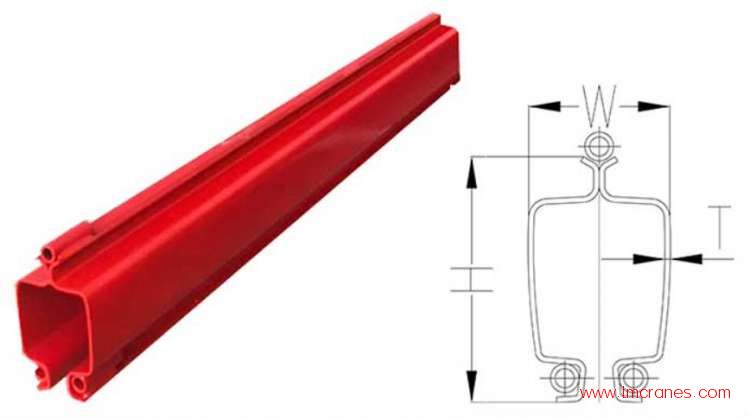

產品參數
Product Parameters

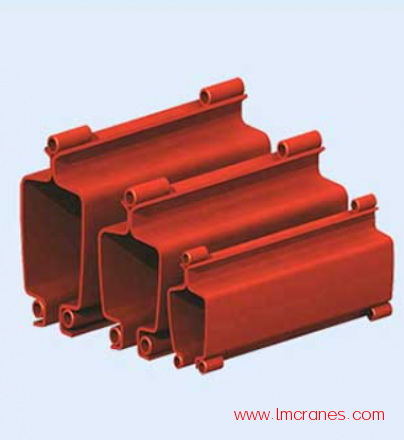

軌道型號 |
H |
W |
T |
米重 |
現場尺寸Site Dimensions |
Model |
(mm) |
(mm) |
(mm) |
kg/m |
|
KBKI |
114 |
64 |
3 |
7.8 |
支持定制 |
KBKII |
180 |
104 |
4 |
18 |
|

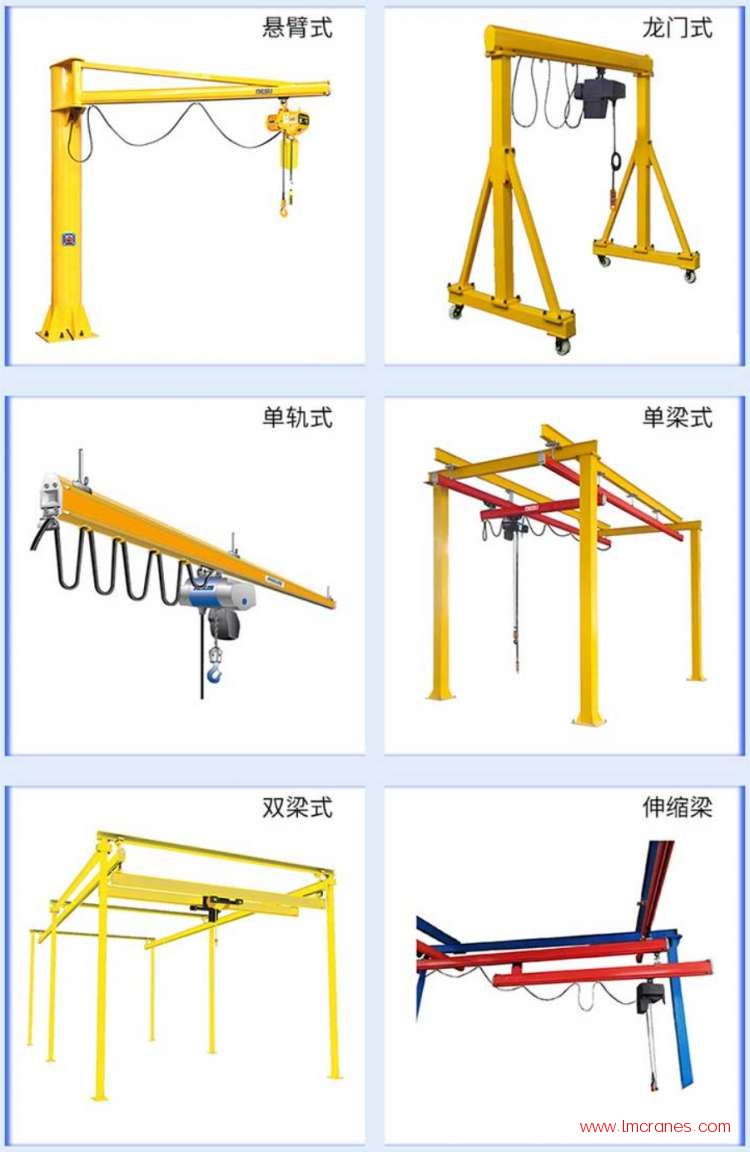

組合形式
Combination Form

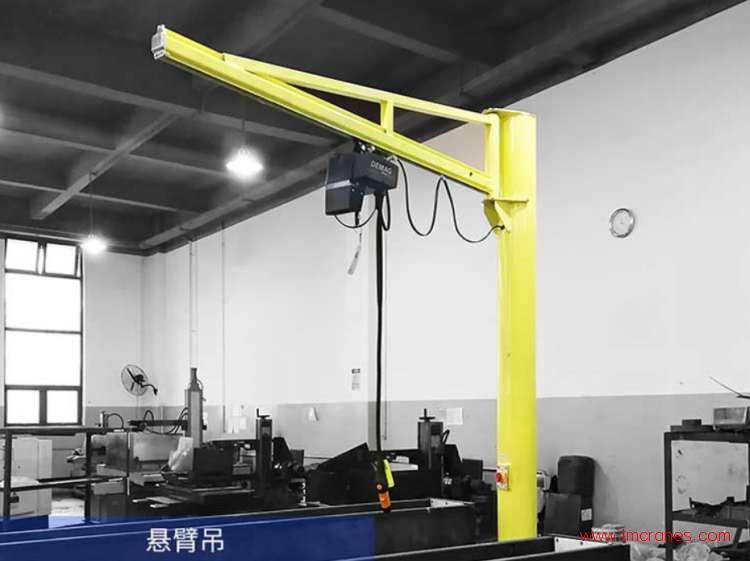

懸臂式

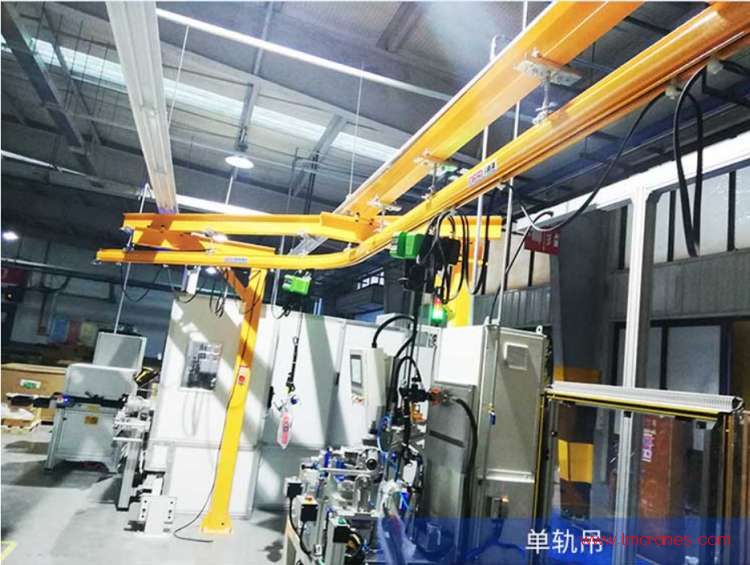

單軌式

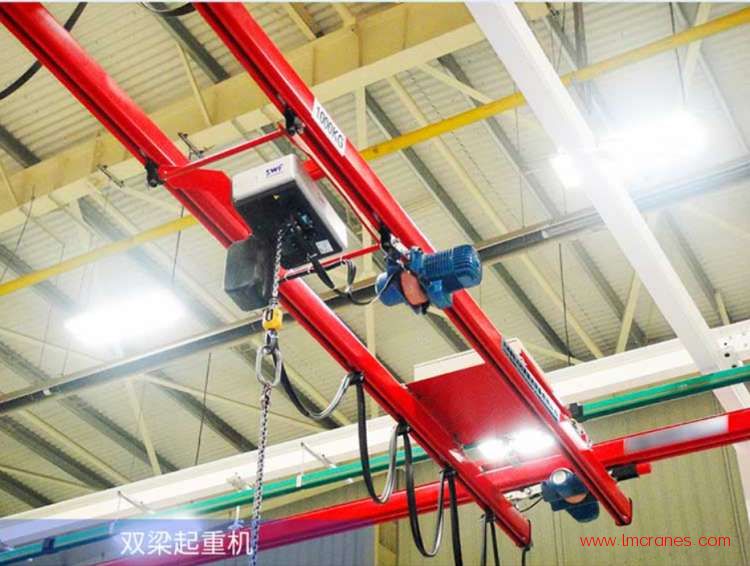

雙梁式

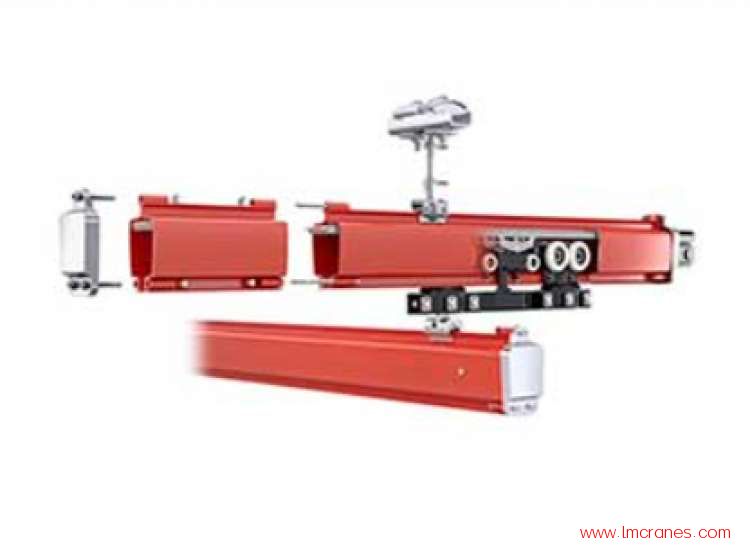

配套部件
Supporting Parts

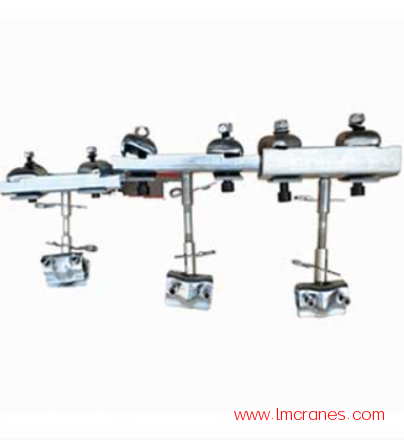

吊掛裝置
為避免在頂部結構出現彎矩和水平力,
KBK軌道采用球形較鏈懸掛,借助連接萬向球頭螺桿可對軌道高度進行調整校正。

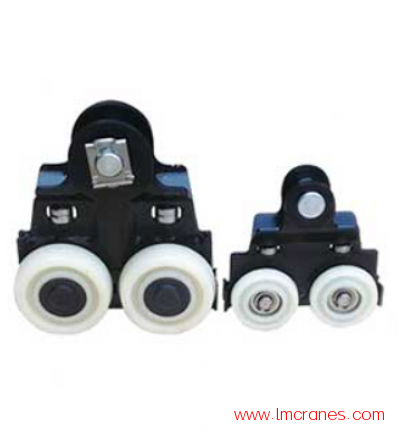

行走小車
采用滾動軸承支撐的高強度尼龍輪,很容易進行手動操作,行走輪耐磨損、且無需維護,即使高速行駛噪音也很小。

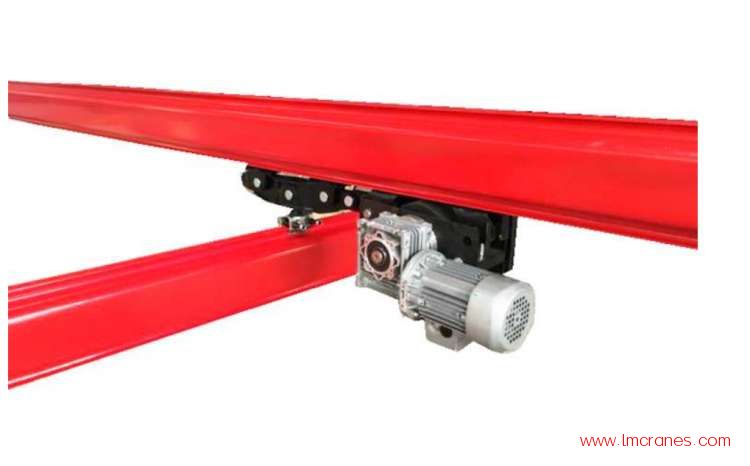

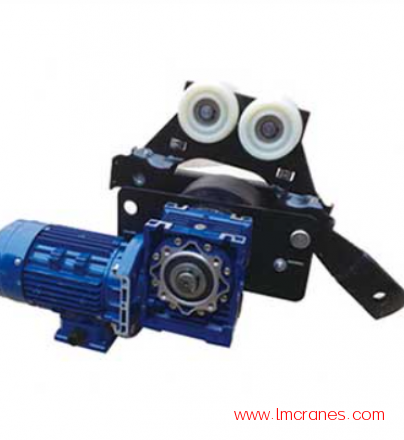

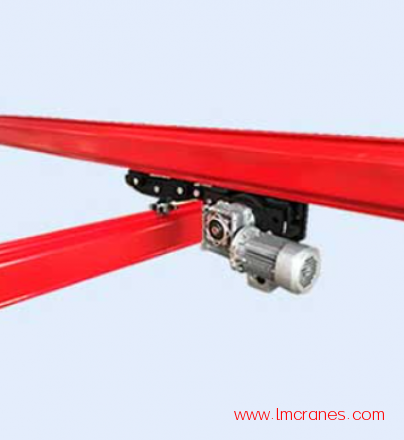

行走驅動
采用摩擦阻尼高的大直徑摩擦輪盤型彈簧用恒定的壓力擠壓驅動輪,壓在軌道的行走面上,通過牽引電機帶動小車行走

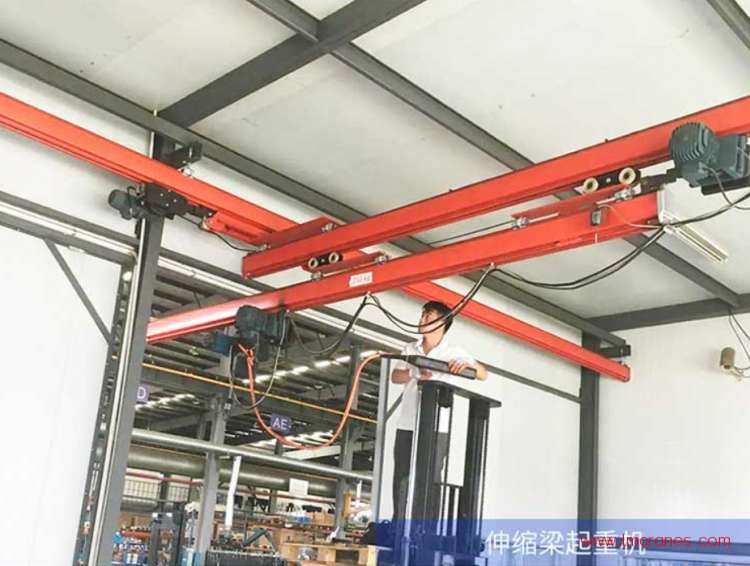

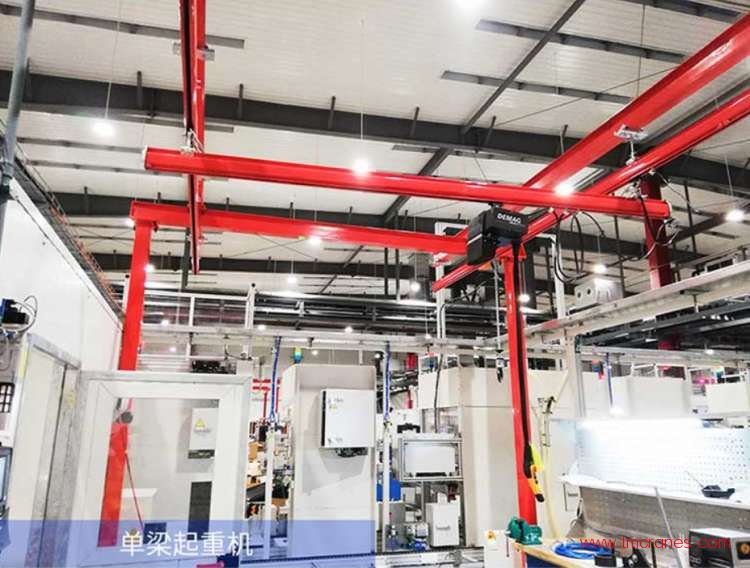

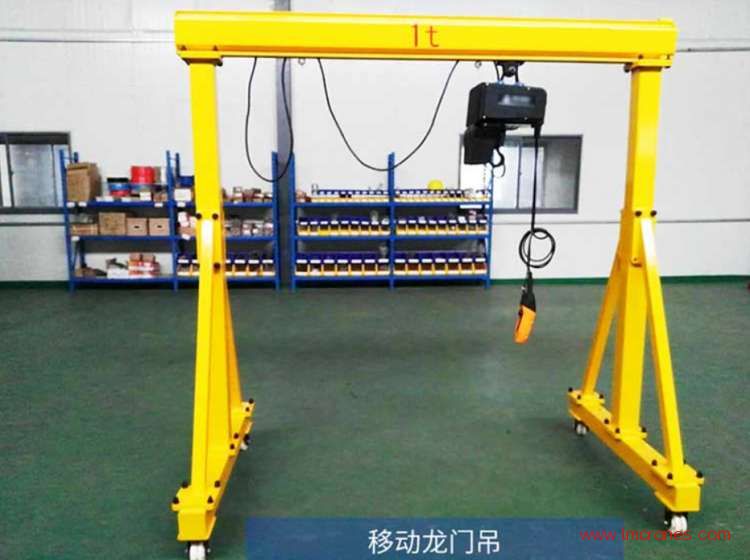

項目實拍
Project Shooting
