定柱式旋臂起重機(又稱:柱式懸臂
起重機,立柱式懸臂
起重機,立柱式
懸臂吊,立柱式旋臂吊,定柱式旋臂吊,定柱式
懸臂吊)是為適應現代化生產而制作的新一代輕型吊裝設備。BZD型定柱式旋臂
起重機是龍馬起重公司參照德國引進設備研制的新產品,根據用戶需要設計的專用起重設備。具有結構新穎、合理、簡單、操作使用方便、回轉靈活、作業空間大等優點,是節能高效的物料吊運裝備??蓮V泛利用于廠礦、車間的生產線、裝配線和機床的上下活及倉庫、碼頭等場合的重物吊運。

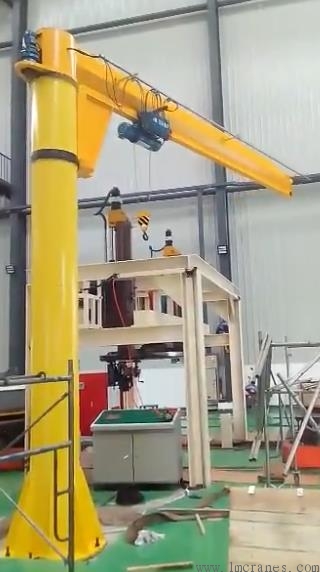

定柱式旋臂
起重機由立柱裝置、回轉裝置、旋臂裝置及環鏈
電動葫蘆等組成,主要包括 上立柱、下立柱、主梁、主梁拉桿、起升機構(環鏈
電動葫蘆)、回轉機構、電氣系統、爬梯及檢修平臺。立柱下端固定于混泥土基礎上,旋臂回轉,可根據用戶需求進行回轉。回轉部分分為手動回轉和電動回轉。環鏈
電動葫蘆安裝在旋臂軌道上,用于起吊重物。
定柱式旋臂
起重機配合了可靠性高的邁德銳環鏈
電動葫蘆尤其適用于短距離,使用頻繁,密集性吊運作業,具有高效、節能、省事、占地面積小,易于操作與維修等特點。環鏈
電動葫蘆有起升和在橫梁上往返運行的功能,旋臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動,電器控制箱安裝在環鏈葫蘆上。
本機操作通過手電門按鈕實現。手電門有八個按鈕,分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。
注意:
1、 操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕。
2、 工作時,起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超負荷起吊。
為運輸方便,本機采用拆卸包裝。我公司負責安裝,用戶也可以根據我公司產品說明書的介紹方法自行安裝。
龍馬起重生產的另一種輕型
起重機:移動式
懸臂吊 更具靈活機動、適應性廣等特點,是高效自動生產線上必備的單獨應急吊裝設備,有了它能確保生產線暢通無阻。
產品型號 |
BZD0.125 |
BZD0.25 |
BZD0.5 |
BZD1 |
BZD2 |
BZD3 |
BZD5 |
額定起重量(T) |
0.125 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
起吊高度h(m) |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
回轉半徑L(m) |
|
|
|
|
|
|
|
工作半徑R2(m) |
L-200mm |
工作半徑R1(m) |
1 |
1 |
1 |
1 |
|
1.8 |
提升速度(m/min) |
8/2 |
4/1,10/2.5 |
5/1.25,10/2.5 |
5/1.25, 8/2 |
4/1 |
4 |
8 |
水平運行速度(m/min) |
7,14,28 |
回轉速度(r/min) |
0.8 |
回轉角度(°) |
任意 |
整機高度H(m) |
|
|
|
|
|
|
|
電機容量 |
回轉電機 |
0.37 |
0.37 |
|
|
|
|
1.1 |
起升電機 |
0.2/0.05 |
0.2/0.05,0.5/0.13 |
0.5/0.13,1.0/0.25 |
1.0/0.25,1.5/0.35 |
1.5/0.35 |
2.3 |
2.3 |
運行電機 |
0.14 |
0.14 |
0.14 |
0.2 |
0.2 |
0.4 |
0.5 |
