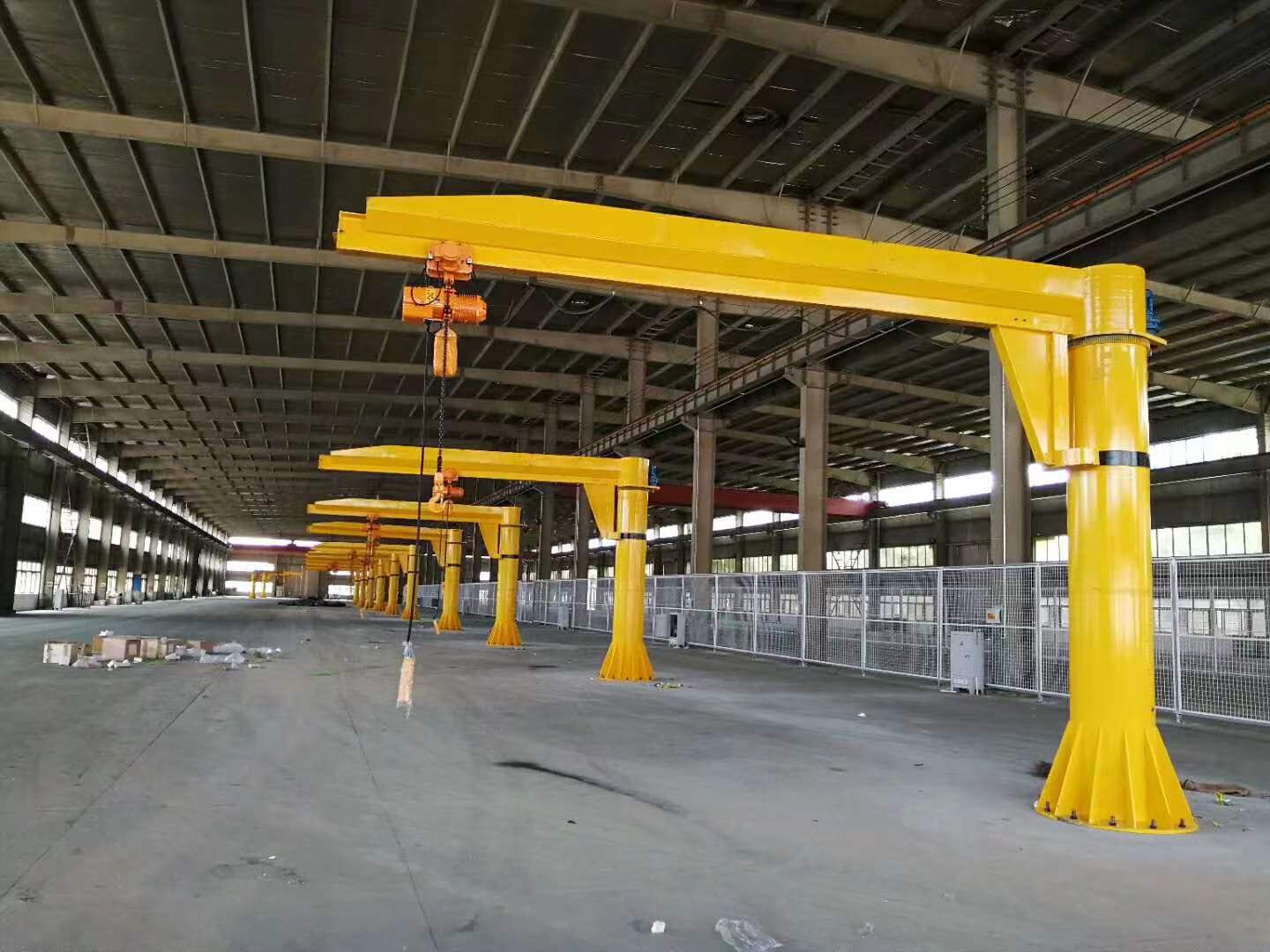

定柱式旋臂
起重機由立柱裝置、回轉裝置、旋臂裝置及環鏈
電動葫蘆等組成，主要包括 上立柱、下立柱、主梁、主梁拉桿、起升機構（環鏈
電動葫蘆）、回轉機構、電氣系統、爬梯及檢修平臺。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉。回轉部分分為手動回轉和電動回轉。環鏈
電動葫蘆安裝在旋臂軌道上，用于起吊重物。
定柱式旋臂
起重機配合了可靠性高的邁德銳環鏈
電動葫蘆尤其適用于短距離，使用頻繁，密集性吊運作業，具有高效、節能、省事、占地面積小，易于操作與維修等特點。環鏈
電動葫蘆有起升和在橫梁上往返運行的功能，旋臂梁可由回轉裝置上的的減速機帶動滾輪進行回轉運動，電器控制箱安裝在環鏈葫蘆上。
本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉及葫蘆小車的水平前后行走。
注意：
1、 操作時不得同時按下快慢按鈕和同一電機的反正轉按鈕。
2、 工作時，起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超負荷起吊。
為運輸方便，本機采用拆卸包裝。我公司負責安裝，用戶也可以根據我公司產品說明書的介紹方法自行安裝。
龍馬起重生產的另一種輕型
起重機：移動式
懸臂吊 更具靈活機動、適應性廣等特點，是高效自動生產線上必備的單獨應急吊裝設備，有了它能確保生產線暢通無阻。
| 產品型號 |
BZD0.125 |
BZD0.25 |
BZD0.5 |
BZD1 |
BZD2 |
BZD3 |
BZD5 |
| 額定起重量（T） |
0.125 |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
| 起吊高度h（m） |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| 回轉半徑L（m） |
|
|
|
|
|
|
|
| 工作半徑R2（m） |
L－200mm |
| 工作半徑R1(m) |
1 |
1 |
1 |
1 |
|
1.8 |
| 提升速度（m/min） |
8/2 |
4/1，10/2.5 |
5/1.25，10/2.5 |
5/1.25, 8/2 |
4/1 |
4 |
8 |
| 水平運行速度（m/min） |
7，14，28 |
| 回轉速度（r/min） |
0.8 |
| 回轉角度（°） |
任意 |
| 整機高度H（m） |
|
|
|
|
|
|
|
| 電機容量 |
回轉電機（kw） |
0.37 |
0.37 |
|
|
|
|
1.1 |
| 起升電機（kw） |
0.2/0.05 |
0.2/0.05，0.5/0.13 |
0.5/0.13，1.0/0.25 |
1.0/0.25,1.5/0.35 |
1.5/0.35 |
2.3 |
2.3 |
| 運行電機（kw） |
0.14 |
0.14 |
0.14 |
0.2 |
0.2 |
0.4 |
0.5 |
