圖片說明立柱懸臂吊是怎么安裝的?

日期:08-22  點擊:  屬于:起重設備相關知識
立柱懸臂吊是現今生產中利用最廣泛的一種起重設備,定柱式懸臂吊的優勢有哪些呢,它可靠性很高,適合短距離頻繁起吊任務,操作靈活,大大提高了工作效率,那么定柱式旋臂起重機是怎么安裝的呢?下面為您圖文講解。

立柱懸臂吊是現今生產中利用最廣泛的一種起重設備,定柱式懸臂吊的優勢有哪些呢,它可靠性很高,適合短距離頻繁起吊任務,操作靈活,大大提高了工作效率,那么定柱式旋臂起重機是怎么安裝的呢?下面為您圖文講解。

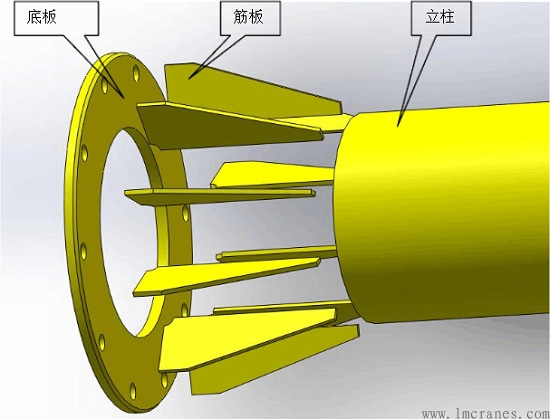

一、立柱的安裝

1

將立柱套入底板的內圈中,在底板的兩側將底板與立柱焊接固定,再將若干筋板焊接于底板和立柱上,完成立柱懸臂吊底板安裝。

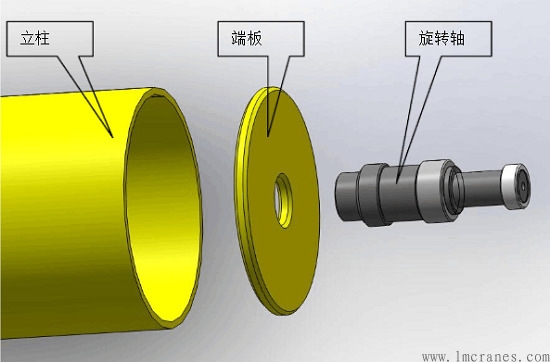

二、端板和腰圈軌道的安裝

2

首先將立柱式起重機旋轉軸與端板調整好位置后焊接固定,保證旋轉軸的垂直度。然后將端板放入立柱中,按圖紙尺寸,與立柱焊接固定。將腰圈軌道套入立柱,按照?qǐng)D紙尺寸調整相應位置后,與立柱焊接固定,完成安裝。

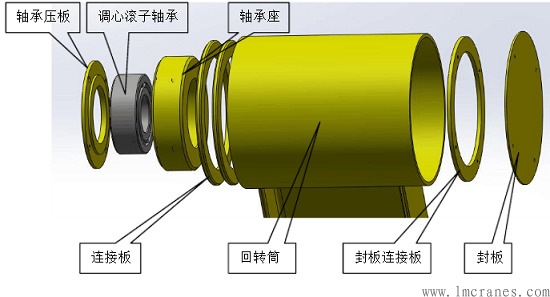

三、回轉套筒的安裝

3

將軸承座與回轉筒通過連接板按照?qǐng)D紙尺寸焊接固定,壓入調心滾子軸承,再用軸承壓板封住回轉套筒左側?;剞D(zhuǎn)筒右側焊接封板連接板,通過螺栓連接封板,現場安裝時將封板拆下,在回轉套筒內部安裝集電裝置等。立柱懸臂吊回轉套筒內部零件安裝完成后,將封板裝好,完成安裝。

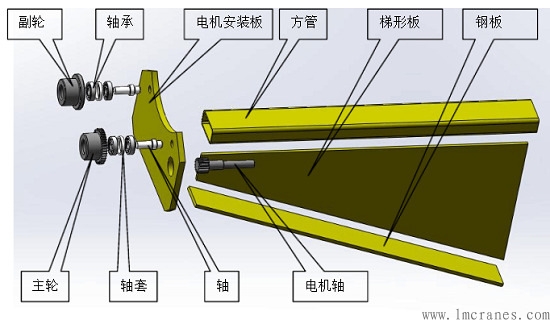

四、支架的安裝

4

首先將軸焊接于電機安裝板上,安裝主輪和副輪,再根據圖紙尺寸焊接固定方管、梯形板、鋼板。根據圖紙尺寸,將支架焊接在懸臂上,完成安裝。

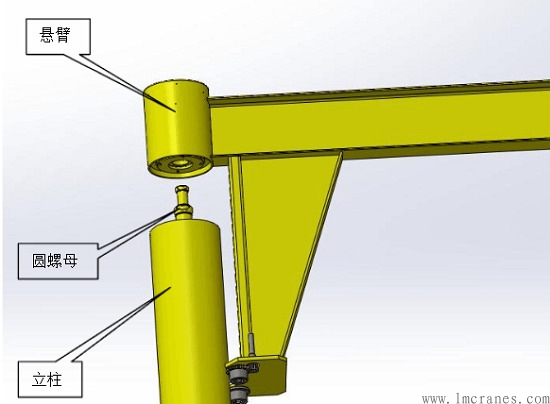

五、立柱懸臂吊整機的現場安裝

5

現場安裝時,將立柱上的圓螺母取下,通過旋轉軸和腰圈軌道把懸臂固定在立柱上,再將圓螺母從回轉裝置內部安裝到旋轉軸上,再依次安裝集電環和鎖緊聚氨酯螺母。圓電纜從立柱內部穿過,通過旋轉軸的中心孔傳出,接電進入集電環回轉裝置內部安裝有集電環支架和碳刷,碳刷末端接電纜,從回轉裝置中間引出接入電控柜,通過電控柜內的接觸器開關,將電纜接入回轉裝置運行電機和起升電動萌蘆。完成安裝。
