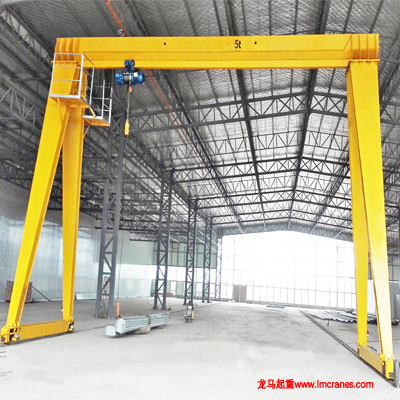

龍門吊的金屬結構像門形的框架,承載主梁下安裝兩條支腳,可以直接在地面的軌道上行走,龍門吊主梁兩端可以具有外伸懸臂梁。
龍門吊的兩根軌道是兩條長度相等的平行線,兩條軌道及軌道端點連線組成一個長方形。龍門吊的軌道下必須按設計要求澆筑承載梁,承載梁上每間隔60cm預埋一塊小鋼板,鋼板要焊兩個腳伸入混凝土中,預埋件的安裝必須控制好兩個度:
首先,軌道預埋件的安裝需要注意的是直線度,控制方式是分別在龍門吊的軌道基礎兩端中心線上深埋兩個拉線樁,在兩個樁上拉上直線,在安裝龍門吊的軌道預埋件時,將預埋件的中線對齊這根中線預埋。我們要注意兩點細節,
1、注意兩條輔助線的平行,千萬不能做成八字形;
2、輔助線與端點連線須成90度。
龍門吊的軌道預埋件的安裝還需要注意的度是水平度,水平度的控制方法看起來簡單,實現做并不簡單。一般在混凝土還沒有凝固前先將預埋件放入基礎混凝土中,排好后先用水準儀對所有預埋件做第一次測量,并對數據做好記錄,測量完成對數據進行分析,找到最低點(在標桿刻度上讀數最大的),以此數值為基準進行第二次測量,測量過程中對于高于這個點的預埋件全部下降,最終使得所有預埋件標高讀數相同,也就是在同一水平面上。這里也有兩點要注意的,
1、標高讀數誤差為±0.5mm
2、有些混凝土標高誤差
相信龍門吊廠家的介紹,您對安裝好龍門吊的軌道預埋件應該有了一點了解吧?歡迎有采購龍門吊需求的客戶聯系我們。
