起重量限制器也稱為超載限制器,是
起重機械安全保護裝置,專門用于各種型號規(guī)格的
電動葫蘆單雙梁
起重機。
該裝置具有聲報警、立即報警、切斷
起重機起升電機回路和顯示起吊重物重量等功能,可避免起重設備因過負荷超載造成的設備和人身事故。

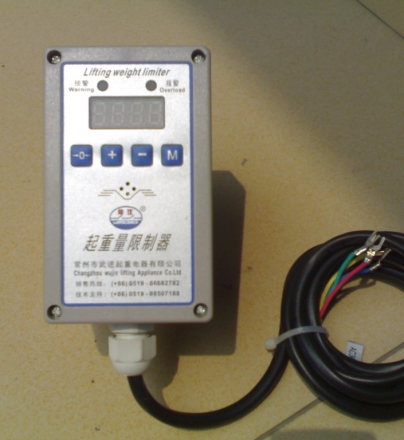

起重量限制器由兩大部分組成,傳感器和控制器。當
起重機械起吊重物,重量傳輸?shù)絺鞲衅魇箓鞲衅鳟a生微量電壓變化,經儀表放大器放大后經高分辨率的A/D轉換器變成數(shù)字信號。數(shù)字信號直接由單片計算機讀取,經處理后換算成重量值。該值與額定比較如達到110%的額定值輸出一對無源繼電器觸點信號(常閉),用來切斷起升電機電源,另外重量值可根據(jù)控制器的命令送到控制器處理后顯示出額定重量,起重重量預報警和報警聲響。
電動單梁
起重機的起升機構為
電動葫蘆,所以電動單梁
起重機上的起重量限制器的安裝形式取決于載荷傳感器在
電動葫蘆上的安裝位置。通常
起重機限制器在電動單梁
起重機上的安裝形式有三種:定滑輪式和吊鉤式以及鋼絲繩式。
